水輪發電機組作為水力發電系統的核心設備，其運行原理和結構較為復雜。水輪發電機組模型作為一種直觀的展示和研究工具，對于理解水輪發電機組的工作過程、技術特點以及相關知識具有重要意義。它不僅能夠幫助專業人員進行技術分析和方案優化，也為科普教育提供了有力的支持，使大眾更容易接觸和了解水力發電這一重要能源領域。本文將對水輪發電機組模型進行全面深入的介紹，涵蓋模型的制作材料、不同類型模型的技術環節以及演示功能等方面。

二、水輪發電機組模型制作材料

（一）結構框架材料

1. 金屬材料

• 在構建大型水輪發電機組模型的框架時，金屬材料是****材料。像工字鋼、槽鋼等，它們具有卓越的強度和韌性。以實際水電站中的水輪發電機組為例，其龐大的身軀需要堅固的支撐結構，鋼材制成的框架能夠承受巨大的重量以及運行過程中產生的各種作用力，確保模型在展示過程中的穩定性。在模型制作中，這些鋼材通過焊接、螺栓連接等工藝，搭建起穩固的框架結構，模擬真實機組的支撐體系。
• 對于一些需要承受較高應力的部位，可能會選用高強度不銹鋼。例如，在連接關鍵部件的框架節點處，高強度不銹鋼能夠更好地應對集中應力，防止框架變形或損壞，保證模型結構的可靠性。

1. 工程塑料

• 小型水輪發電機組模型的框架部分，工程塑料如 ABS 塑料得到廣泛應用。ABS 塑料具有質量輕、易加工成型的特點。這使得制作出的模型框架便于搬運和展示，適合在學校實驗室、科普展覽等場景使用。通過注塑、切割等加工工藝，可以將 ABS 塑料制成各種形狀和尺寸的框架部件，滿足不同模型設計的需求。
• 雖然工程塑料的強度不如金屬材料，但通過合理的結構設計和適當?shù)募訌?qiáng)措施，也能夠?yàn)槟Ｐ吞峁┳銐虻闹�撐。例如，在框架�?nèi)部增加加強筋或采用多層結構，可以提高工程塑料框架的承載能力。

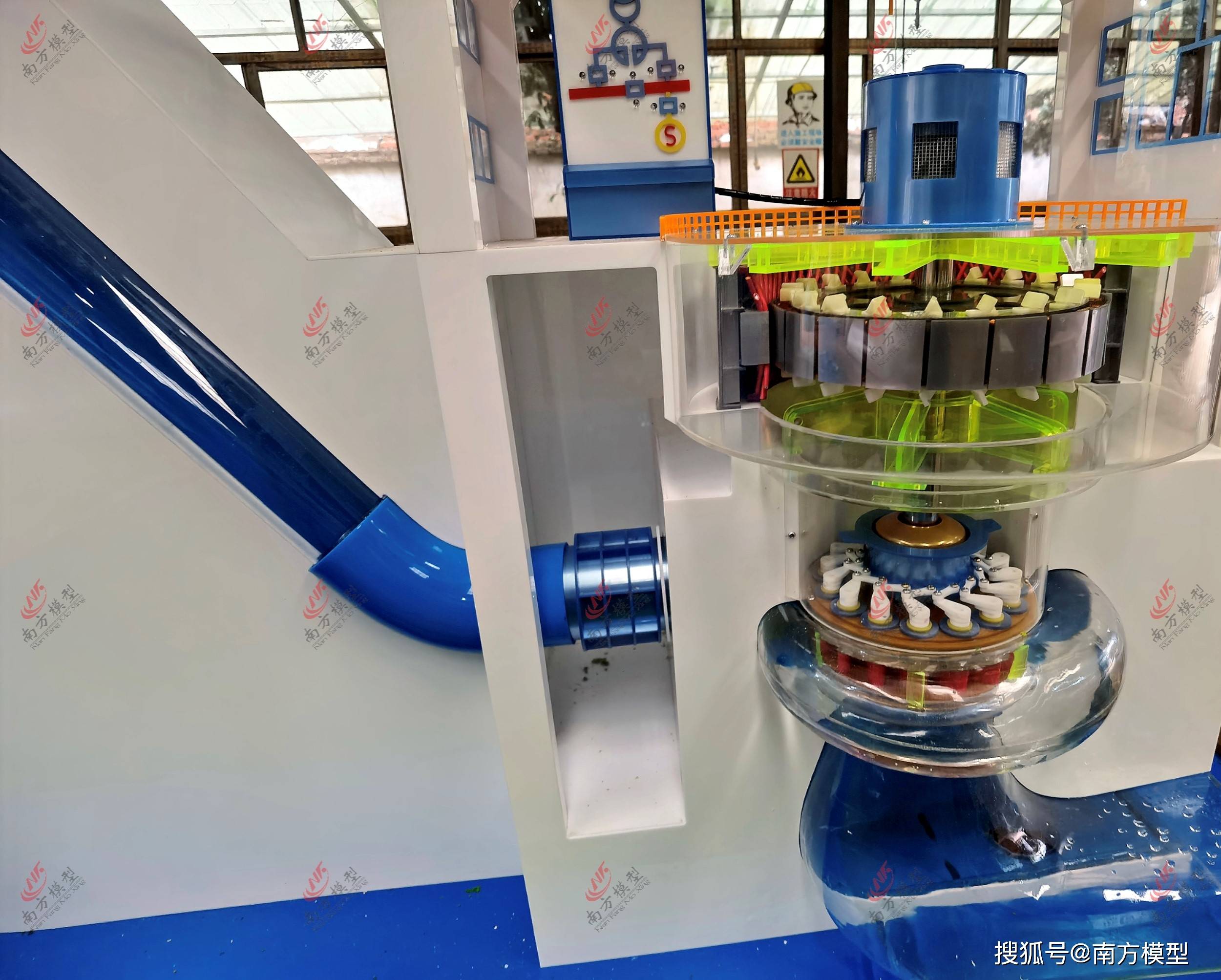

混流式水輪機蝸殼模型

（二）轉輪材料

1. 金屬合金

• 水輪發電機組的轉輪在實際運行中要承受高速水流的強烈沖擊、巨大的扭矩以及復雜的應力環境。因此，模型轉輪常選用金屬，如不銹鋼。不銹鋼不僅具備良好的耐腐蝕性，能夠抵抗水流的沖擊，延長轉輪的使用壽命，還擁有較高的機械強度，能夠精準模擬實際轉輪的力學性能。
• 在制作過程中，通過精密的加工工藝，能夠?qū)⒔饘俨牧现瞥尚螤顝?fù)雜的轉輪葉片。這些葉片的形狀和尺寸經過精心設計，以確保在水輪機模型演示中能夠準確模擬真實轉輪對水流能量的轉換過程。例如，混流式水輪機的轉輪葉片，其曲面形狀對于水流的引導和能量轉換至關重要，金屬材料能夠滿足這種高精度的加工要求。

1. 亞克力材料

• 對于側重于展示外觀和原理的水輪機轉輪模型，亞克力材料是一種經濟實用的選擇。樹脂材料可以通過模具熱壓成型，能夠高度還原轉輪的外形。在加熱壓制過程中，可以適當提升加工溫度，來加速材料的變軟和塑形。
• 雖然亞克力轉輪的力學性能無法與金屬合金轉輪相比，但在一些不需要承受過高應力的水輪機演示模型中，其性能已經足夠滿足需求。而且，亞克力材料的表面光潔度高，便于進行表面處理和涂裝，使水輪機轉輪模型外觀更加逼真。

（三）過流部件材料

1. 透明板材

• 蝸殼、引水室、尾水管等過流部件通常采用透光率高的板材制作。亞克力板是最常用的材料，其具有較高的強度和良好的粘接性能。在制作過程中，首先將亞克力板按照設計要求進行切割，然后通過彎曲、卷板等工藝將其加工成所需的形狀，最后通過焊接組裝成完整的過流部件。
• 為了減少水流在過流部件中的能量損失，亞克力板材拼接的連接處需要進行處理，使其盡可能的平整光滑。例如，對蝸殼各個連接段接頭進行打磨、拋光處理，能夠降低水流與壁面之間的摩擦阻力，更準確地模擬真實過流部件的水力性能。

1. 橡膠和塑料

• 過流部件中的密封件和一些小型活動部件常常使用橡膠和塑料材料。橡膠密封圈具有良好的彈性和密封性能，能夠有效地防止水流泄漏，確保過流部件的密封性。在模型中，橡膠密封圈可以安裝在各個連接部位，如蝸殼與轉輪的連接處，起到密封作用。
• 塑料導葉則具有重量輕、摩擦系數小的特點，能夠靈活轉動。在模型中，塑料導葉可以模擬實際導水機構的工作狀態，通過控制導葉的開度來調節進入轉輪的水流流量和方向，展示水輪發電機組的調節性能。

（四）電氣與控制部件材料

1. 電子元件

• 為了實現水輪機演示模型的演示功能，需要使用各種電子元件。LED 燈是常用的元件之一，用于指示水輪發電機組的運行狀態。例如，通過不同顏色的 LED 燈可以表示機組的開機、停機、發電等狀態，使參觀者能夠直觀地了解機組的工作情況。
• 傳感器在模型中也起著重要作用，它們可以測量轉輪的轉速、水流的壓力、溫度等參數。這些傳感器將測量到的數據傳輸給微控制器，微控制器對數據進行處理后，可以通過顯示屏或其他顯示設備展示出來，讓參觀者了解機組運行過程中的各種參數變化。

1. 電線和電路板

• 電線用于連接各個電子元件，確保電信號能夠穩定傳輸。在選擇電線時，需要根據電流大小、電壓等級等因素選擇合適的規格和材質。例如，對于傳輸較大電流的電線，需要選擇截面積較大的銅導線，以降低電阻，減少電能損耗。
• 電路板是電子元件的集成載體，通過印刷電路技術將各種電子元件連接在一起，實現特定的電路功能。在設計電路板時，需要考慮元件的布局、布線規則等因素，以確保電路板的穩定性和可靠性。

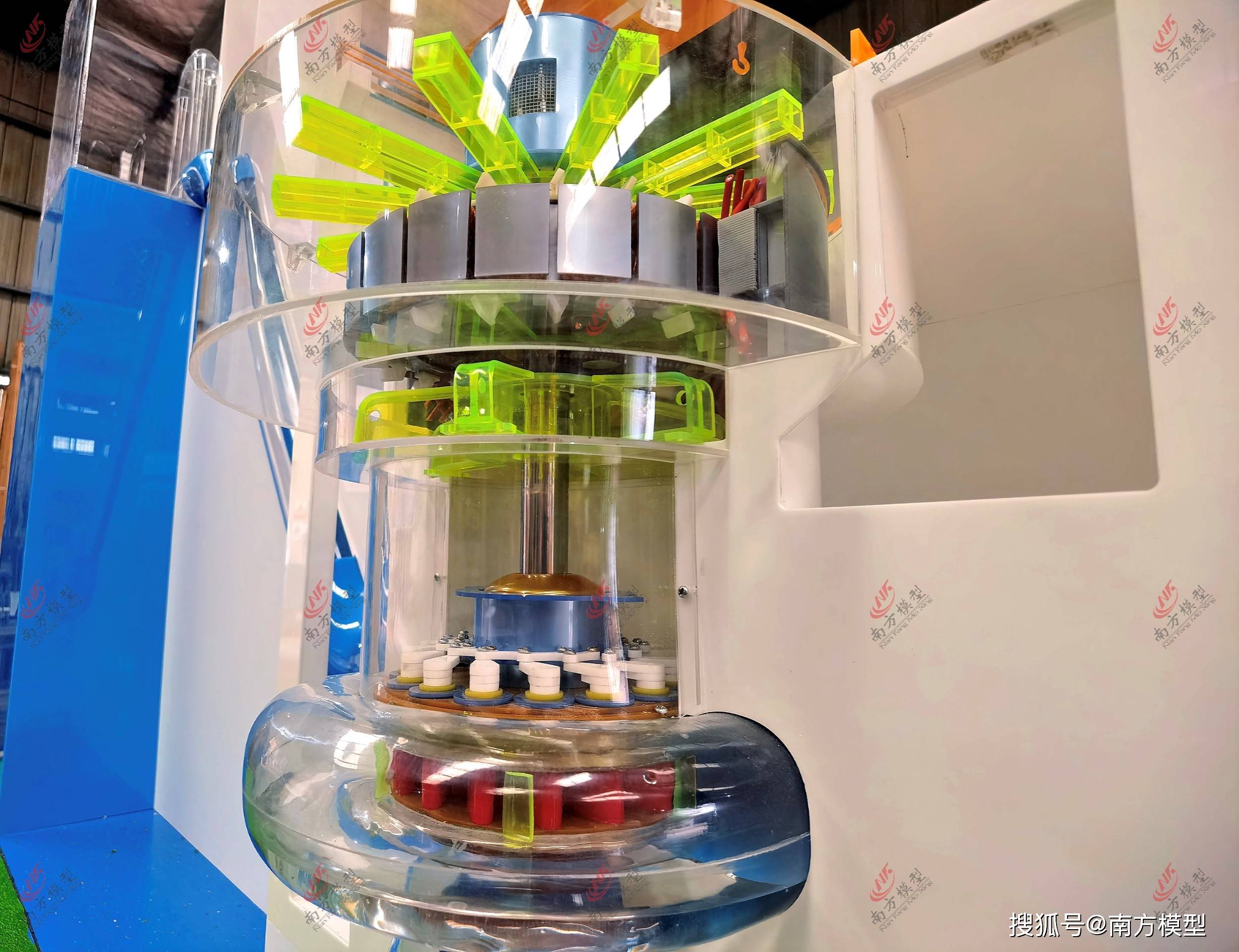

水輪發電機組動態演示模型

（五）其他輔助材料

1. 鋼化玻璃和透明塑料

• 在需要展示內部結構的部位，鋼化玻璃和透明塑料發揮著重要作用。例如，在水輪機動態演示模型的觀察窗、透明蝸殼等部位使用鋼化玻璃或透明塑料材料，可以讓參觀者清晰地看到模型內部水流的流動情況以及部件的運動狀態。
• 透明材料的選擇需要考慮其光學性能、強度和耐老化性能等因素。一些高質量的透明塑料具有良好的透明度和抗沖擊性能，能夠滿足模型展示的需求。同時，為了增強展示效果，可以在透明材料內部設置燈光照明，使內部結構更加清晰可見。

1. 膠水和涂料

• 膠水用于部件之間的連接和固定，確保模型結構的牢固性。不同類型的膠水適用于不同的材料連接，例如，環氧樹脂膠水適用于金屬與金屬、金屬與塑料之間的連接，具有較高的粘結強度；而熱熔膠則常用于塑料部件之間的快速連接。
• 涂料用于模型表面的防護和裝飾。一方面，涂料可以防止模型部件生銹和腐蝕，延長模型的使用壽命；另一方面，通過選擇合適的顏色和涂裝工藝，可以使模型的外觀更加逼真，增強模型的視覺效果。例如，對模型的外殼進行仿金屬涂裝，可以使其看起來更像真實的水輪發電機組。

三、水輪發電機組模型的技術環節

（一）混流式水輪發電機組模型

全局布置

在三維實際場景展示中，混流式水輪發電機組模型通常位于模擬水電站廠房的核心位置。模型的上方，粗大的進水管道將上游水庫的水流引入蝸殼。蝸殼圍繞著轉輪呈螺旋狀分布，其作用是將水流均勻地引導至轉輪區域。轉輪下方連接著尾水管道，將轉輪排出的水流引導至下游。

在模型的一側，通過主軸與轉輪剛性連接著發電機。發電機周?chē)�布置著各種輔助設備，如調速器、油壓裝置等。整個模型場景還會配備燈光、標識牌等元素，營造出逼真的水電站運行環境，使參觀者能夠直觀地感受到混流式水輪發電機組在實際水電站中的布局和工作狀態。

技術環節

1. 水力發電機組結構

• 蝸殼：混流式水輪發電機組的蝸殼是一個重要的過流部件，其形狀呈螺旋形，斷面面積逐漸收縮。這種獨特的形狀設計能夠使水流在進入轉輪之前形成旋轉，并且均勻地分布在轉輪周?chē)�，為轉輪高效地吸收水流能量創造條件。
• 導水機構：由多個導葉組成，這些導葉圍繞著轉輪中心軸線均勻分布。導葉的開度可以根據機組的負荷變化進行調節，從而控制進入轉輪的水流流量和方向。導葉的運動由接力器通過液壓系統進行精確控制，在模型中，可以通過手動或電動裝置模擬導葉的開度調節過程，展示其工作原理。
• 轉輪：是混流式水輪發電機組的核心部件，由上冠、下環和多個葉片組成。葉片的形狀經過精心設計，以適應不同的水頭和流量條件，實現高效的水能轉換。上冠和下環不僅連接著葉片，還為轉輪提供了結構支撐。在模型制作中，轉輪通常采用金屬材料，通過精密加工工藝制作出葉片的復雜曲面和上冠、下環的結構。
• 主軸：連接轉輪和發電機，承擔著傳遞旋轉機械能的重要任務。由于在運行過程中需要承受巨大的扭矩和軸向力，主軸一般采用高強度不銹鋼制造而成。在模型中，主軸的結構清晰可見，展示了其與轉輪、發電機的連接方式。
• 發電機：一般為同步發電機，由定子和轉子兩大部分組成。定子鐵芯由硅鋼片疊壓而成，定子繞組嵌放在定子鐵芯的槽內；轉子包含磁極、磁軛和轉軸，磁極上繞有勵磁繞組。在模型中，可以通過透明外殼或剖面展示發電機的內部結構，讓參觀者了解定子繞組和轉子磁極的布局以及電能產生的原理。
• 尾水管：位于轉輪下方，其作用是將轉輪排出的水流平穩地引導至下游，并回收部分動能，提高機組的效率。尾水管通常呈擴散形，斷面面積逐漸增大，這樣可以降低水流的速度，減少能量損失。在模型中，通過透明材料或內部燈光展示尾水管內的水流情況，幫助參觀者理解其工作原理。

1. 剖面結構

• 縱向剖面：縱向剖面能夠清晰地展示水流從進水管道進入蝸殼，經過導水機構沖擊轉輪，再通過尾水管排出的整個路徑。在這個剖面上，可以看到蝸殼的螺旋結構、導葉的開合狀態、轉輪葉片的形狀以及尾水管的漸變形狀，直觀地呈現了水流在機組內部的流動過程和能量轉換過程。
• 橫向剖面：橫向剖面主要展示轉輪、主軸和發電機的截面結構。在轉輪的橫剖面上，可以看到葉片的分布規律以及上冠、下環與葉片的連接方式；在主軸的橫剖面上，能夠觀察到主軸的內部結構以及與轉輪、發電機的連接部位；在發電機的橫剖面上，則可以展示定子繞組和轉子磁極的排列情況，幫助參觀者更好地理解發電機的工作原理。

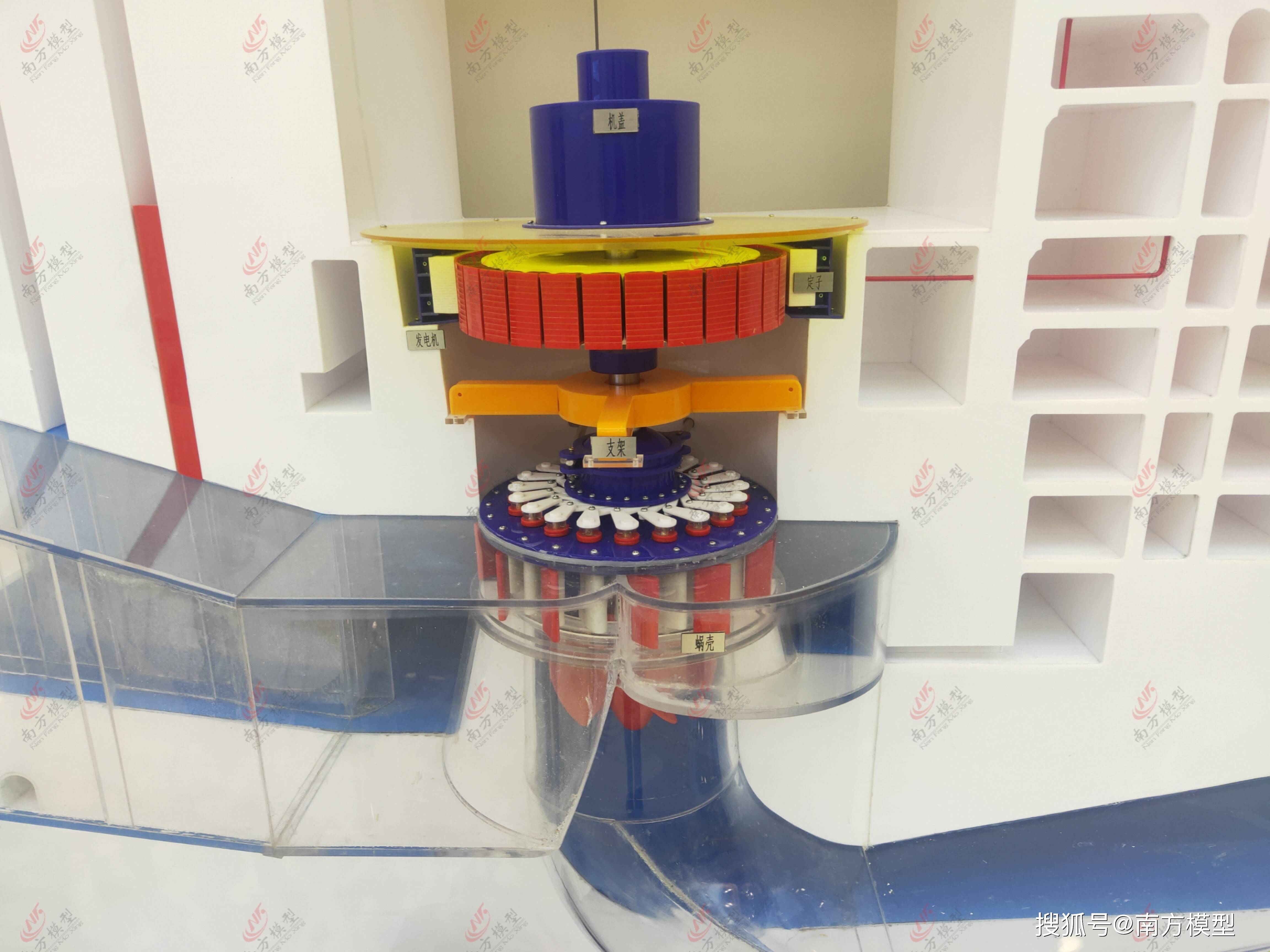

混流式水輪機展示模型

（二）軸流式水輪發電機組模型

全局布置

軸流式水輪發電機組模型在三維實際場景展示中，通常以低水頭、大流量的水電站為背景進行布置。模型主體位于水電站廠房的較低位置，進水管道直接與水輪機的前端相連，水流以軸向方式進入轉輪區域。轉輪的后方連接著尾水管道，用于將轉輪排出的水流引導至下游。

在軸流式水輪發電機組模型的一側或上方，布置著與之配套的發電機。發電機與轉輪通過主軸相連，周?chē)�還展示了調速系統、潤滑系統等輔助設備。整個模型場景通過合理的布局和細節設計，再現了軸流式水輪發電機組在實際水電站中的運行環境。

技術環節

1. 水力發電機組結構

• 蝸殼（或引水室）：軸流式水輪發電機組的蝸殼相對復雜，對于一些低水頭的機組，可能采用圓筒形的引水室。引水室的作用是將水流平穩地引導至轉輪區域，減少水流的能量損失。在軸流式機組模型制作中，蝸殼或引水室通常采用透明板材制作，內部表面經過處理，以確保水流能夠順暢地通過。
• 導水機構：由多個導葉組成，這些導葉用于調節進入轉輪的水流流量和方向。與混流式水輪發電機組的導水機構不同，軸流式水輪發電機組的導葉形狀和布置方式具有自身特點。在模型中，導葉可以活動，通過手動或電動裝置控制導葉的開度，展示其在不同工況下的調節功能。
• 轉輪：由輪轂和多個螺旋槳式葉片組成，葉片數量相對較少。葉片的形狀和角度經過特殊設計，以適應大流量、低水頭的運行條件。在模型制作中，轉輪的葉片可以通過不同的顏色或材質進行區分，以便更好地展示其結構和旋轉方式。
• 主軸：貫穿水輪機和發電機，負責傳遞機械能。由于軸流式水輪發電機組的轉速相對較低，主軸的直徑較大，以確保具有足夠的強度和剛度。在模型中，主軸的結構和與轉輪、發電機的連接方式清晰可見。
• 發電機：同樣為同步發電機，其設計充分考慮了軸流式水輪發電機組的轉速特點。在模型中，通過透明外殼或剖面展示發電機的內部結構，包括定子繞組和轉子磁極的布局，以及機械能如何轉化為電能的過程。
• 尾水管：直徑較大，其作用是將轉輪排出的水流平穩地引導至下游，并回收部分動能。在模型中，通過透明材料或內部燈光展示尾水管內的水流情況，以及尾水管如何實現能量回收的功能。

1. 剖面結構

• 縱向剖面：縱向剖面展示了水流從引水室進入轉輪，再經過尾水管排出的整個過程。在這個剖面上，可以看到引水室的形狀、導葉的開度、轉輪葉片的旋轉情況以及尾水管的擴散形狀，直觀地呈現了軸流式水輪發電機組的水流軸向流動過程和能量轉換特點。
• 橫向剖面：橫向剖面主要展示轉輪、主軸和發電機的截面結構。在轉輪的橫剖面上，可以看到輪轂和葉片的連接結構以及葉片的分布情況；在主軸的橫剖面上，展示了主軸的內部結構以及與轉輪、發電機的連接部位；在發電機的橫剖面上，呈現了定子繞組和轉子磁極的布局，幫助參觀者理解發電機的工作原理。

軸流式水輪發電機組展示模型

（三）斜流式水輪發電機組模型

全局布置

斜流式水輪發電機組模型在三維實際場景展示中，突出了其獨特的結構特點。斜流式水輪發電機組模型位于模擬水電站的特定位置，進水管道將水流引入蝸殼，蝸殼引導水流至轉輪區域。與其他類型的水輪發電機組不同的是，斜流式水輪發電機組的轉輪軸線與水流方向成一定角度，這種獨特的設計使得機組兼具混流式和軸流式水輪機的優點。

在斜流式水輪機模型的一側或上方，布置著發電機，發電機與轉輪通過主軸相連。模型周?chē)�還展示了調速系統、輔助裝置等輔助設備，營造出完整的運行環境。

技術環節

1. 水力發電機組結構

• 蝸殼：與其他類型的水輪發電機組蝸殼類似，其作用是將水流均勻地引導至轉輪區域。蝸殼的形狀和尺寸根據機組的設計參數而定，在模型制作中，通常會采用透明亞克力板材制作，內部表面經過處理，以減少水流的能量損失。蝸殼與轉輪的連接方式以及水流在蝸殼內的引導路徑在模型中清晰可見。
• 導水機構：斜流式水輪發電機組的導水機構較為復雜，導葉不僅可以圍繞軸線旋轉以調節流量，還可以改變角度，以適應不同的工況。在模型中，通過復雜的聯動裝置實現導葉的旋轉和角度調整，展示導水機構在不同工況下的工作狀態。
• 轉輪：轉輪的葉片與軸線成傾斜角度，這種獨特的設計使得轉輪能夠在不同的水頭和流量條件下保持較高的效率。轉輪采用3D打印成型制作，經過精密加工，展示出葉片的形狀和傾斜角度。在模型中，可以通過透明材料或剖面展示葉片與輪轂的連接方式以及轉輪在受力情況下的工作原理。
• 主軸：連接轉輪和發電機，傳遞機械能。由于轉輪的傾斜角度，主軸的設計需要考慮與轉輪的連接方式以及在傾斜狀態下的扭矩傳遞。主軸采用不銹鋼管材制作，在模型中展示其結構和與轉輪、發電機的連接方式。
• 發電機：為同步發電機，其設計適應斜流式水輪發電機組的運行特點。在模型中，通過透明外殼或剖面展示發電機的內部結構，包括定子繞組和轉子磁極的布局，以及發電機如何根據轉輪的運行狀態進行調整。
• 尾水管：根據轉輪的傾斜角度和水流排出要求進行設計，形狀和尺寸具有獨特性。尾水管的作用是將水流引導至下游，并回收部分動能。在模型中，通過透明材料或內部燈光展示尾水管的結構和水流情況，幫助參觀者理解尾水管的工作原理。

1. 剖面結構

• 縱向剖面：縱向剖面展示了水流從蝸殼經導水機構沖擊傾斜的轉輪，再到尾水管排出的整個過程。在這個剖面上，可以看到蝸殼的螺旋結構、導水機構的調節動作、轉輪葉片的傾斜角度以及尾水管的特殊形狀，直觀地呈現了斜流式水輪發電機組的水流流動過程和能量轉換特點。
• 橫向剖面：橫向剖面主要展示轉輪、主軸和發電機的截面結構。在轉輪的橫剖面上，可以看到葉片的傾斜角度和輪轂的結構，以及葉片與輪轂的連接方式；在主軸的橫剖面上，展示了主軸的內部結構以及與轉輪、發電機的連接部位；在發電機的橫剖面上，呈現了定子繞組和轉子磁極的布局，幫助參觀者理解發電機的工作原理。

（四）貫流式水輪發電機組模型

全局布置

貫流式水輪發電機組模型通常采用臥式布置，以貼近其在實際河流或渠道中的安裝方式。模型整體沿水流方向依次分布著進水口、水輪機本體、發電機和出水口。

在貫流式機組模型前端，進水口模擬真實環境，將水流引入機組。進水口處設置有攔污柵模型，用于攔截水中的雜物，保護機組內部部件。水輪機本體位于中間位置，是能量轉換的核心區域。發電機與水輪機緊密相連，通常在水輪機的一側，二者通過主軸連接，將水輪機的機械能轉化為電能。模型后端的出水口則將做功后的水流平穩排出，完成整個水流循環。

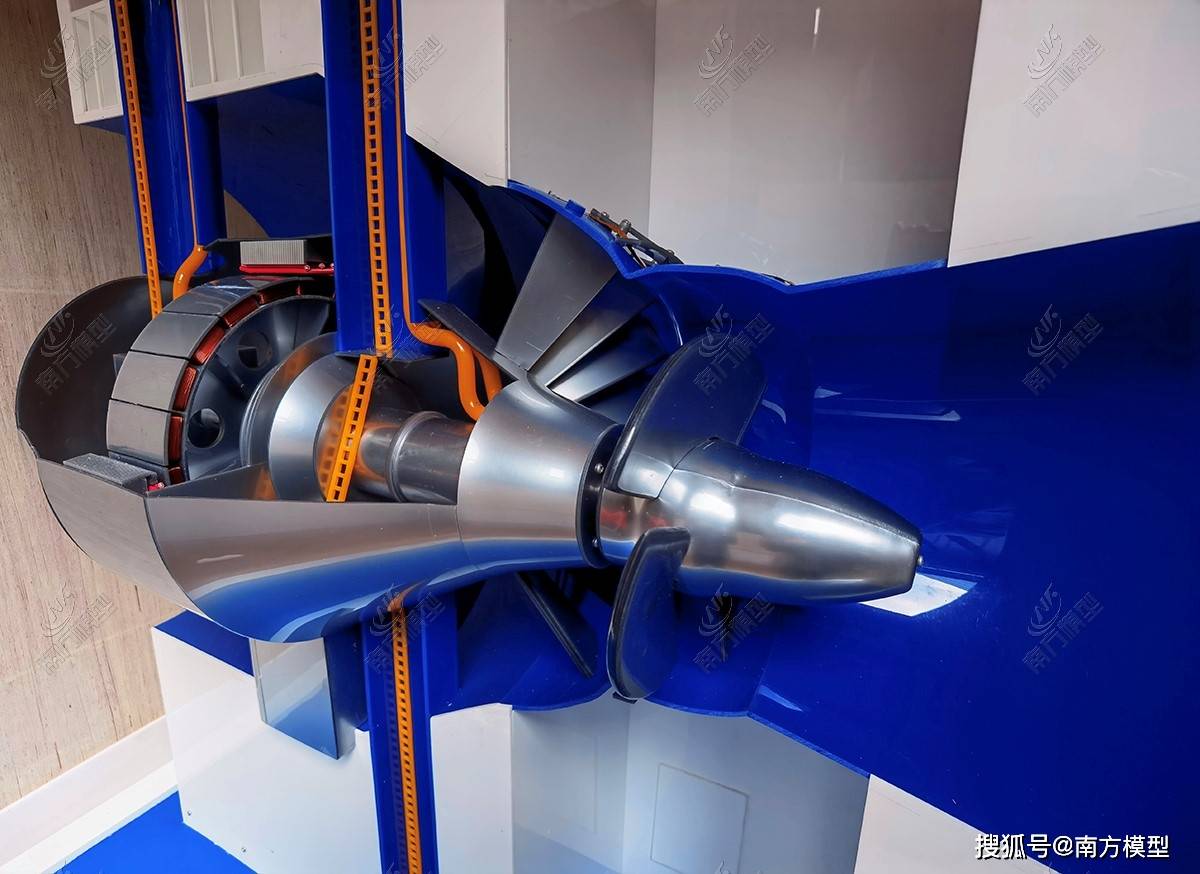

貫流式水輪發電機組展示模型

技術環節

（一）引水部件

模型的引水部件相對簡潔，多為直筒狀的引水通道。這一設計旨在****程度減少水流在進入轉輪前的能量損失，使水流能夠以較為平穩的狀態沖擊轉輪。引水通道的材質通常選用透明塑料或玻璃，以便直觀展示水流的流動狀態。在通道內部，可能會設置一些水流導向裝置，確保水流均勻地流向轉輪。

（二）轉輪

轉輪是貫流式水輪發電機組的關鍵部件。模型轉輪一般采用金屬材料制作，以保證足夠的強度和耐用性。轉輪的葉片形狀和布局經過精心設計，通常為螺旋槳式，能夠在水流的沖擊下高效旋轉。葉片的角度和數量會根據模型所模擬的真機參數進行調整，以實現****的水能轉換效率。在模型運行時，可以清晰看到轉輪在水流作用下的連續轉動，直觀展示其將水能轉化為機械能的過程。

（三）發電機

發電機與轉輪直接相連，通常采用臥式結構。模型發電機內部結構會進行一定程度的展示，比如通過透明外殼或局部剖面，可以看到定子繞組和轉子磁極的布局。定子鐵芯由一片片仿硅鋼片的材質疊壓而成，上面纏繞著整齊的定子繞組；轉子則包含磁極和轉軸，磁極上繞有勵磁繞組。當轉輪帶動發電機轉子旋轉時，定子繞組中會產生感應電動勢，從而實現機械能到電能的轉換，這一過程在模型演示中可以通過燈光或數碼管等裝置進行直觀呈現。

（四）尾水部件

尾水部件主要是尾水通道，它承接轉輪排出的水流，并將其引導至下游。尾水通道同樣采用直筒狀設計，與引水通道相呼應，進一步減少水流的能量損失。通道的尺寸和形狀經過優化，以確保水流能夠順暢排出，避免出現回流或漩渦等不利于機組運行的情況。在模型中，通過透明的尾水通道可以觀察到水流在做功后的狀態變化。

（五）輔助設備

除了上述主要部件外，模型還會配備一些輔助設備。例如，調速裝置模型可以模擬調節轉輪的轉速，以適應不同的水流條件和發電需求；潤滑系統模型展示了如何對機組的關鍵部件進行潤滑，減少磨損；控制系統模型則可以展示如何對整個機組的運行進行監控和調控，確保其安全、穩定地運行。這些輔助設備模型的設置，使整個貫流式水輪發電機組模型更加完整，能夠全面展示機組的運行過程。

（六）、模型的演示功能

貫流式水輪發電機組模型具備多種演示功能，以幫助人們更好地理解其工作原理。通過通水演示，可以直觀看到水流從進水口進入，經過轉輪做功后從出水口排出的全過程，清晰展示水能的利用過程。在模型運行過程中，配合燈光和儀表展示，能夠呈現發電機的發電過程，如燈光的亮起表示電能的產生，儀表指針的擺動則反映了發電量的變化等。此外，還可以通過調節模型的一些參數，如改變進水流量或轉輪葉片角度，觀察機組的運行狀態和發電效率的變化，深入了解機組的性能和調節特性。

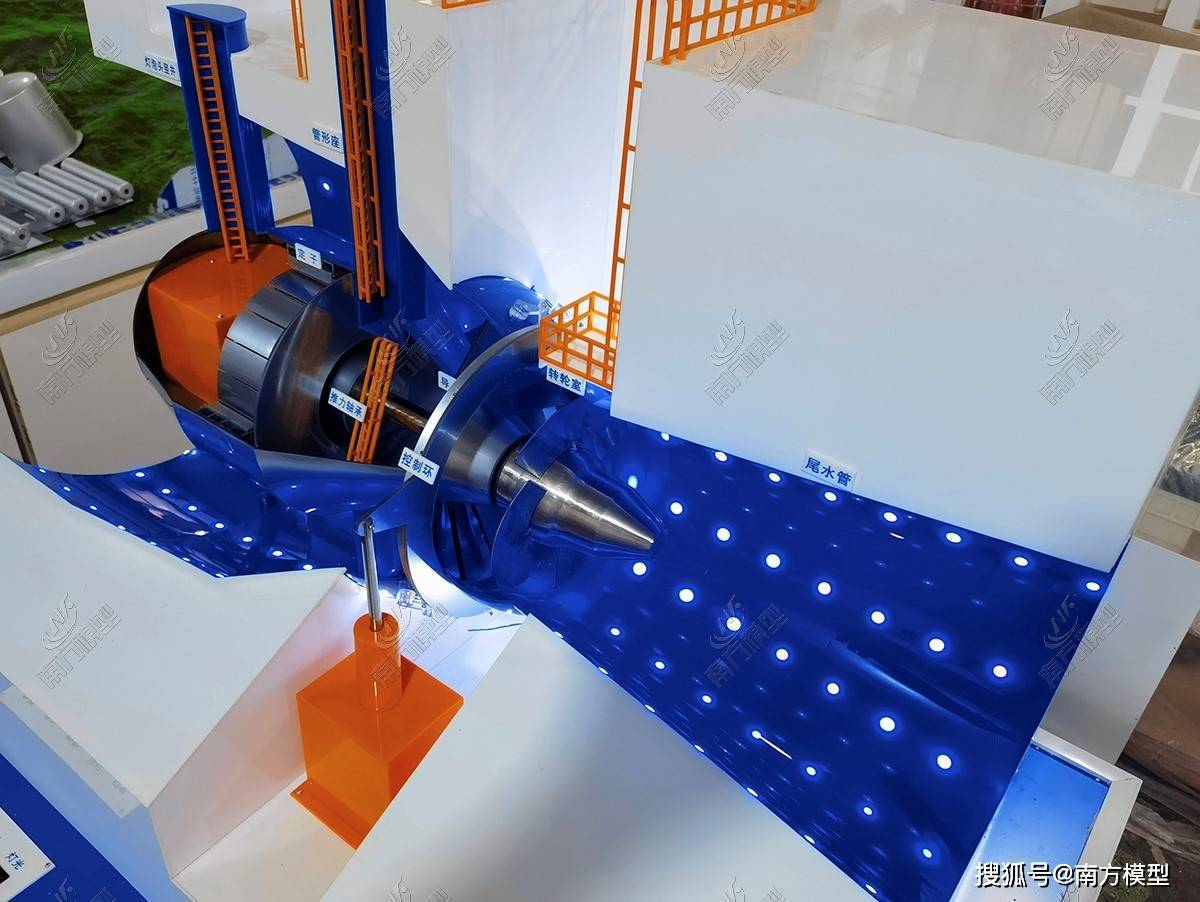

貫流式水輪機模型

四、真實過水動態轉動演示功能

一、水流模擬系統

（一）水源供應

真實過水動態轉動演示功能的實現，首先依賴于穩定的水源供應系統。通常水輪機機組演示模型會配備一個儲水箱，作為整個水流循環的起點。儲水箱的大小根據模型的規模和演示需求而定，一般要保證有足夠的水量來維持一段時間的連續演示。水箱內設有水位監測裝置，當水位過低時會自動觸發補水機制，確保水流的穩定供應。

（二）水泵驅動

水泵是水流模擬系統的核心動力設備。它將儲水箱中的水抽出，通過管道以一定的壓力和流量輸送到水輪發電機組模型的進水口。水泵的選型至關重要，需要根據模型的具體參數，如轉輪的尺寸、設計水頭和流量等，來確定合適的水泵型號，以保證能夠模擬出接近真實工況的水流條件。水泵的運行由控制系統精確控制，可以根據演示需求調整水流的速度和壓力，模擬不同工況下的水流情況。

（三）管道布置

連接水泵和模型各部件的管道系統設計嚴謹。管道的材質通常選用透明或半透明的塑料，這樣可以讓觀眾清晰地看到水流在管道內的流動情況。管道的直徑和走向根據水流的流量和模型的結構進行優化，確保水流能夠均勻、順暢地到達各個部件。在管道的關鍵位置，如轉彎處和分支處，會安裝特殊的導流裝置，以減少水流的能量損失和紊流現象，使水流更加穩定。

二、轉輪動態轉動演示

（一）轉輪的機械結構

轉輪是水輪發電機組的核心部件，在真實過水動態轉動演示中，其機械結構的展示十分關鍵。轉輪通常由輪轂、葉片等部分組成。輪轂作為葉片的支撐結構，與主軸相連，將葉片所受的水流沖擊力轉化為旋轉力矩。葉片的形狀和角度經過精心設計，不同類型的水輪發電機組（如混流式、軸流式、貫流式等）葉片形狀各異，以適應不同的水流條件和能量轉換需求。在模型中，轉輪的材質和制造工藝盡可能接近真機，以保證其力學性能和轉動效果的真實性。

（二）水流沖擊與轉輪轉動

當水流從進水口進入模型后，會以一定的速度和角度沖擊轉輪葉片。在水流沖擊力的作用下，轉輪開始旋轉。通過透明的過流部件，觀眾可以清晰地看到水流與葉片的相互作用過程。水流順著葉片的曲面流動，推動葉片繞主軸做圓周運動，這一過程生動地展示了水能向機械能的轉化。為了增強演示效果，模型可以配備燈光或標記裝置，在轉輪轉動時，燈光閃爍或標記移動，直觀地顯示轉輪的轉速和轉動方向。

（三）轉速調節與控制

真實過水動態轉動演示功能還具備對轉輪轉速的調節和控制能力。通過控制系統，可以根據不同的演示場景和參數設置，調整轉輪的轉速。例如，模擬不同水頭或流量條件下，轉輪的轉速會相應變化。這不僅展示了水輪發電機組對不同工況的適應性，也讓觀眾了解到機組的調節原理。轉速的調節可以通過改變水泵的流量和壓力，或者調整導水機構的開度來實現，在模型中這些操作都可以直觀地展示出來。

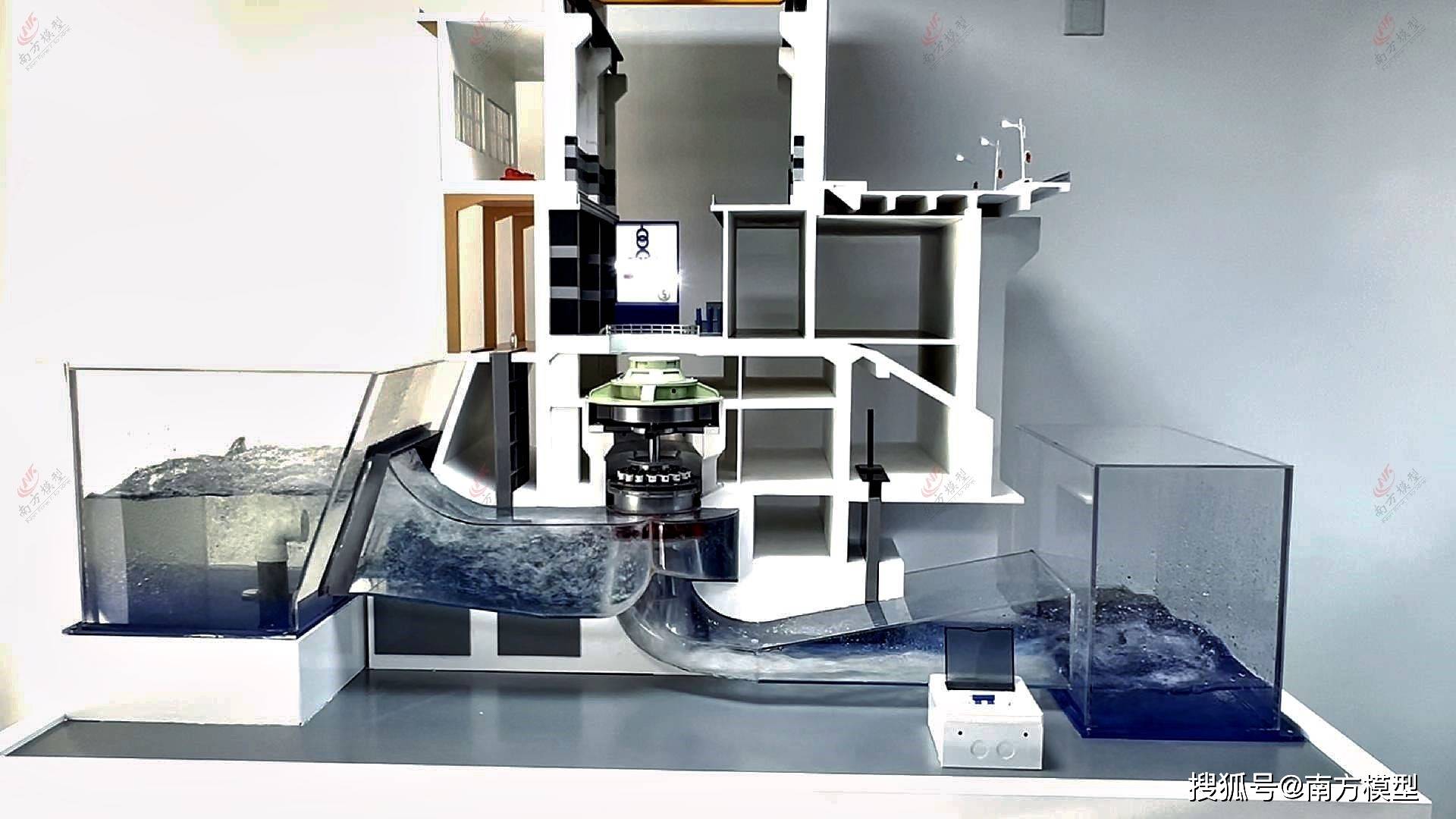

水輪機過水動態演示模型

三、發電機聯動演示

（一）發電機結構展示

發電機與轉輪通過主軸剛性連接，在轉輪轉動的同時，發電機也隨之運轉。模型中的發電機部分通常會進行一定程度的解剖展示，讓觀眾能夠看到其內部結構。發電機主要由定子和轉子兩大部分組成。定子鐵芯由硅鋼片疊壓而成，定子繞組整齊地嵌放在定子鐵芯的槽內。轉子則包含磁極、磁軛和轉軸，磁極上繞有勵磁繞組。通過透明外殼或局部剖面，觀眾可以清晰地看到這些部件的布局和結構。

（二）發電過程演示

隨著轉輪帶動發電機轉子旋轉，發電機內部會產生電磁感應現象，從而實現機械能到電能的轉化。為了演示這一過程，模型可以配備一些直觀的展示裝置。例如，在發電機輸出端連接燈泡或電表，當發電機發電時，燈泡會亮起，電表指針會發生偏轉，直觀地顯示出發電的效果。此外，還可以通過電子顯示屏或動畫演示，展示發電機內部的電磁感應原理，如磁力線的切割、感應電動勢的產生等過程，幫助觀眾更好地理解發電的物理機制。

（三）電力輸出模擬

除了展示發電過程，模型還可以模擬電力輸出的環節。通過設置一些模擬負載，如電阻、電動機等，展示發電機發出的電能如何被利用。觀眾可以觀察到隨著負載的接入和變化，發電機的運行狀態也會相應改變，如轉速的微調、輸出電壓和電流的變化等。這一演示環節讓觀眾更加全面地了解水輪發電機組從發電到電力輸出的完整過程。

四、輔助系統演示

（一）導水機構演示

導水機構在水輪發電機組中起著調節水流流量和方向的重要作用。在真實過水動態轉動演示中，導水機構的演示是一個重要環節。導水機構通常由多個導葉組成，這些導葉可以圍繞轉輪中心軸線旋轉，從而改變導葉之間的開度。通過控制系統，可以模擬不同工況下導水機構的動作，觀眾可以看到導葉如何根據機組的運行需求進行調節，進而控制進入轉輪的水流流量和方向。這一演示展示了水輪發電機組的調節靈活性和高效運行的原理。

（二）潤滑與冷卻系統演示

為了保證機組的正常運行，潤滑與冷卻系統必不可少。在模型中，也會對這兩個系統進行演示。潤滑系統模型通常會展示油泵如何將潤滑油輸送到機組的各個關鍵部位，如軸承、齒輪等，以減少部件之間的摩擦和磨損。冷卻系統模型則會展示冷卻液的循環路徑，以及如何帶走機組運行過程中產生的熱量，防止設備因過熱而損壞。通過透明管道和可視化裝置，觀眾可以清晰地看到潤滑油和冷卻液的流動情況，了解這些輔助系統的重要性。

（三）控制系統演示

控制系統是水輪發電機組的“大腦”，負責監控和調節機組的運行狀態。在模型中，控制系統演示可以通過控制面板、傳感器和執行機構等部分來展示�？刂泼姘迳贤ǔＴO(shè)有各種按鈕、開關，用于控制機組的運行演示。傳感器可以實時監測轉輪轉速、水流壓力等關鍵參數，并將數據傳輸給控制系統。執行機構則根據控制系統的指令，對水泵、導水機構等設備進行操作。通過這一演示環節，觀眾可以了解到現代水輪發電機組是如何實現自動化、智能化運行的。

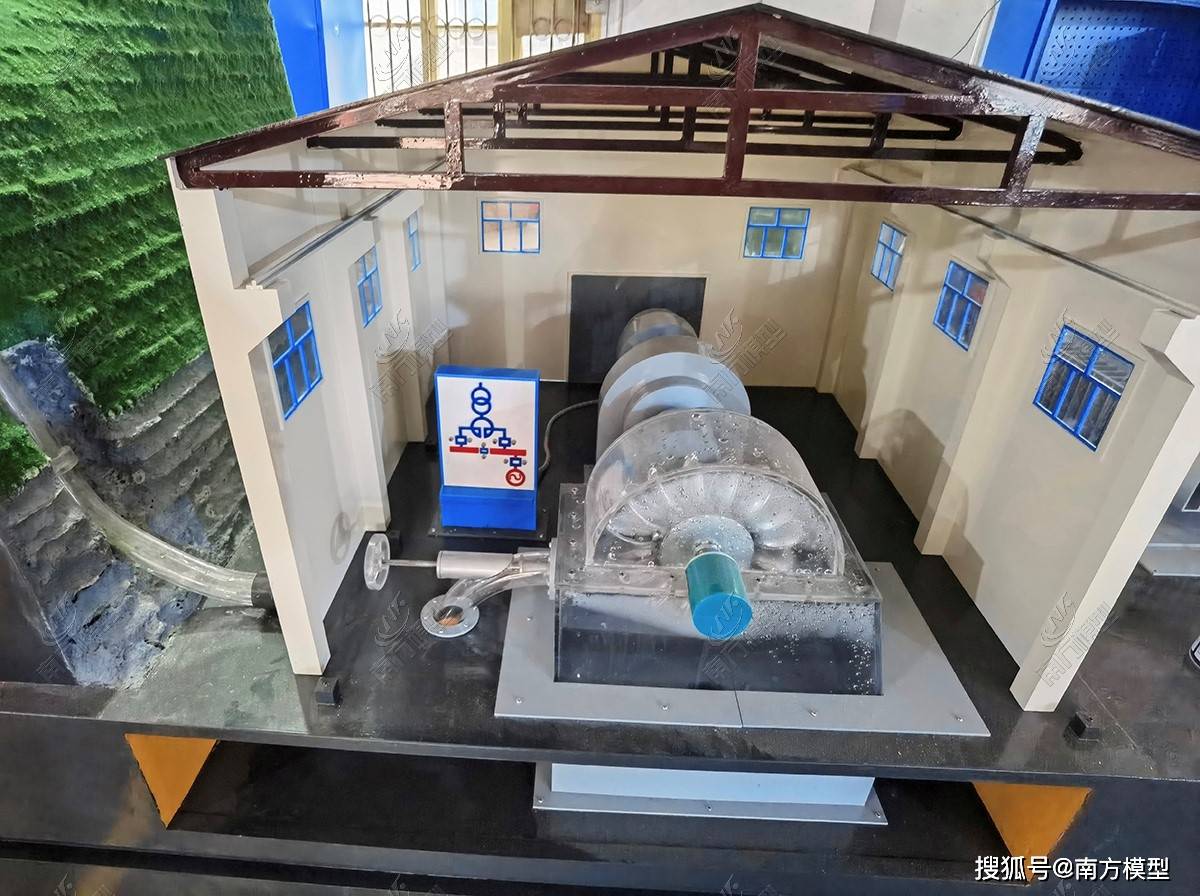

軸流式水輪機透明蝸殼結構展示模型

六、總結

水輪發電機組展示模型的真實過水動態轉動演示功能，通過水流模擬系統、轉輪動態轉動演示、發電機聯動演示以及輔助系統演示等多個環節，全方位、多角度地展示了水輪發電機組的工作過程和原理。這一功能不僅為專業人員提供了深入研究和分析的平臺，也為廣大公眾普及了水力發電知識，激發了人們對清潔能源的關注和興趣，具有重要的科學教育和科普推廣價值。

南方模型為客戶提供面向教學模擬實訓與企業產品展覽展示的設計制造一體化服務，包括從設計、制造、安裝調試直到產品交付。已開發的產品涉及教學演示模型與實訓模擬裝置、科技館科普展品、企業產品展示模型等，為全國上千家院校與企業提供了優質的產品與服務。

如想了解更多關于水力發電水輪機模型與實訓模擬裝置模型的資訊，瀏陽市南方科技展覽模型有限公司可以幫助您。
